Системы микроволновой подготовки проб

Достоверность спектрального анализа определяется многими факторами, наиболее существенными из которых являются подготовка и ввод образцов, а также чистота используемых реагентов и посуды.
Подходы, традиционно используемые для минерализации, озоления и разложения при пробоподготовке для методов атомной абсорбции и атомной эмиссии с индуктивно-связанной плазмой, устарели и давно не соответствуют уровню спектрального оборудования. Время, необходимое для полной минерализации проб, определяется в основном температурой, которая при традиционном нагревании не может быть выше температуры кипения используемой в реакции кислоты. Процесс может занимать часы и не гарантирует отсутствия потерь летучих элементов и з объема пробы, также как и загрязнения пробы извне.
Революция в пробоподготовке произошла с началом коммерческого производства лабораторных систем микроволновой подготовки проб в герметичных автоклавах.
В отличие от нагрева посредством теплопередачи, то есть способами, традиционно используемыми для минерализации, микроволновое излучение одновременно нагревает весь объем образца и поэтому образец нагревается очень быстро. Если при этом использовать герметичные автоклавы, то одновременное воздействие высоких температур и давлений ускоряет процесс разложения проб в десятки и сотни раз и приводит к полному разложению как химически стойких, так и термостойких проб.

Микроволновая система пробоподготовки МС-10 – лабораторное устройство, предназначенное для разложения (минерализации) проб пищевых продуктов, продовольственного сырья, почв, горных пород, экологических материалов, биологических жидкостей, неорганических материалов, и т.д. для последующего анализа химического состава проб различными методами: вольтамперометрия, атомно-абсорбционная спектроскопия, спектрофотометрия и др

Принцип работы

Принцип работы микроволновой системы пробоподготовки МС-10 основан на использовании СВЧ энергии для быстрого объёмного нагрева проб в герметичных контейнерах с добавками окислителей для разрушения органической и неорганической матрицы, препятствующей проведению элементного анализа. Обработка проб происходит при повышенных давлениях и температурах. В течение всего процесса минерализации в режиме реального времени осуществляется контроль давления и температуры, подаваемой мощности магнетрона. Управление системой осуществляется с помощью кнопочной панели, расположенной на передней панели корпуса.

Область применения:

• Санитарный контроль
• Медицинский контроль
• Ветеринарный контроль
• Контроль качества продовольственного сырья и продуктов питания
• Контроль качества лекарственных препаратов
• Экологический контроль
• Криминалистическая экспертиза
• Контроль качества выпускаемой продукции
• Микроволновый гидролиз
• Экстракция

Также микроволновую систему возможно использовать при микроволновом синтезе различных наноструктурированных соединений.

Преимущества микроволновой системы разложения:

• Многократное сокращение времени протекания реакции (за счет повышения температуры при повышенном давления в закрытых системах и увеличения подвижности частиц в поле)
• Закрытые системы позволяют предотвратить:
• Потери летучих элементов
• Загрязнение образца из атмосферы
• Уменьшают расход кислот
• Задерживают пары кислот, угрожающих безопасности и здоровью оператора
• Процесс протекает в автоматическом режиме без контроля оператора

Высокоточное измерение и контроль температуры и давления

Температурный датчик помещается непосредственно внутри реакционного сосуда, что позволяет наблюдать за изменениями температуры и контролировать ее в реальном времени
Сенсорные системы очень надежны и имеют защиту от микроволнового излучения, что позволяет получать надежные результаты.
Измерение давления внутри микроволновой системы осуществляется с помощью точного датчика, расположенного вне микроволновой камеры.

Самозакрывающаяся и взрывоустойчивая дверь

 Конструкция двери с двойной системой защиты, изготовленная из стали, может противостоять направленным ударам. В двери имеется специальное обзорное окошко из двойного ударопрочного стекла. Полная безопасность оператора гарантирована за счет не только более надежных автоклавов и систем управления параметрами реакции, но также усиленного полностью металлического корпуса системы, многочисленных блокировок, уникальной самогерметизирующейся подпружиненной двери камеры.

Наличие двух магнетронов и двойного контроля обеспечивают быстрое и равномерное нагревание, безопасное протекание реакций. Возможность одновременного разложения проб в 10 контейнерах объемом 100 мл и максимальным рабочим давлением до 50 атм. позволяет быстро подготовить даже такие сложные объекты как керамика, горные породы, и пр.

Конвективная система быстрого охлаждения:

Встроенный вентилятор высокой производительности быстро охлаждает контейнеры и микроволновую камеру.

Отображение информации:

Отображение температуры, давления, времени работы и мощности позволяет удобно контролировать процесс и управлять им.

Технические характеристики

Питание:	однофазное, 220В, 50Гц
Частота рабочего излучения:	2450 МГц
Мощность:	До 2000 Вт
Объем рабочей камеры:	53л
Количество контейнеров:	10шт
Измерение и контроль давления:	Диапазон измерений 0-10 МПа   Точность измерения ±0,01 МПа
Измерение и контроль температуры:	Диапазон измерений 0-300 ?С   Точность измерений ±1 ?С     Стабильность выставляемой температуры 1 ?С
Система вентиляции:	Встроенный коррозионноустойчивый   центрифужный вентилятор с изменяемой   скоростью
Условия эксплуатации:	Температура 0-40 ?С, влажность <90%
Вес:	65 кг

Рисунок по тех характеристикам

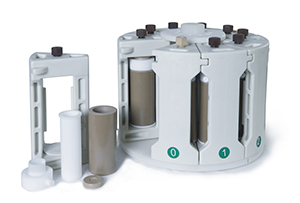

Герметичные микроволновые сосуды для разложения / экстракции
Контейнеры имеют рамную компоновку с высокой скоростью охлаждения. Внешний кожух сделан из усиленного PEEK, который выдерживает высокие температуры и давления.
Предохранительные мембраны обеспечивают дополнительную безопасность при работе с системой.
Контроль давления и температуры осуществляется в одном (контрольном) контейнере.







Параметры контейнеров:

Число контейнеров:	10 шт
Материал контейнеров:	TFE
Материал внешнего кожуха:	PEEK
Объем контейнера:	100 мл
Максимальное давление:	12 MPa
Рабочее давление:	5 MPa
Максимальная температура:	300 ?С
Рабочая температура:	250 ?С
