Принадлежности для жидкостной хроматографии


Капилляры
PFA tubing
Капилляры из PFA (Капилляры среднего и низкого давления)

Капилляры, изготовленные из материала PFA (префторалкоксиэтилен), очень инертны. Применяются в хроматографии низкого и среднего давления. Капилляры из PFA применяются для перекачки газов вместо капилляров из PTFE, т.к. обладают более широким диапазоном рабочих давлений (в среднем на 60%).

Номер по каталогу Внешний диаметр Внутренний диаметр Предельное давление
PM-1450 1/16” 0.25 мм 207 бар (3000 psi)
PM-1420 1/16” 0.50 мм 138 бар (2000 psi)
PM-1430 1/16” 0.75 мм 69 бар (1000 psi)
PM-1044 1/16” 1.00 мм 34 бар (500 psi)
PM-1441 1/8” 1.55 мм 34 бар (500 psi)
Капилляры высокого давления
PEEK tubing
Капилляры из PEEK с цветной маркировкой

Материал PEEK (полиэтероэтерокетон) инертен и химически устойчив. Он в 10 раз менее проницаем для кислорода чем тефлон и значительно более термоустойчив. Капилляры из этого материала можно использовать для работы с подвижными фазами, содержащими практически любые органические растворители и водные растворы солей и кислот, при этом обеспечивается максимальная инертность жидкостного тракта.
Для быстрого определения внутреннего диаметра капилляры маркируются различными цветами. При полимеризации краситель вводится непосредственно в полимер.

Номер по каталогу Внешний диаметр Внутренний диаметр Цвет Предельное давление
PM-1945R 1/16” 0.13 мм красный 483 бар (7000 psi)
PM-1950Y 1/16” 0.18 мм жёлтый 483 бар (7000 psi)
PM-1960G 1/16” 0.25 мм зелёный 483 бар (7000 psi)
PM-1970OR 1/16” 0.50 мм оранжевый 483 бар (7000 psi)
PM-1820B 1/16” 0.75 мм голубой 483 бар (7000 psi)
PM-2020 1/16” 1.00 мм не окрашен 343 бар (5000 psi)
SS tubing
Капилляры из стали SS316

Поставляются в бухтах полностью готовыми к применению. Специально подготовленная и очищенная внутренняя поверхность. Внешняя поверхность идеальна для установки прижимных феррул и винтов. Возможно приобретение любого количества.

Номер по каталогу Внешний диаметр Внутренний диаметр Рабочее давление
U-179 1/16” 0.13 мм < 500 бар (7200 psi)
U-180 1/16” 0.18 мм < 500 бар (7200 psi)
U-181 1/16” 0.25 мм < 500 бар (7200 psi)
U-182 1/16” 0.50 мм < 500 бар (7200 psi)
U-183 1/16” 0.75 мм < 500 бар (7200 psi)
U-184 1/16” 1.00 мм < 500 бар (7200 psi)
U-826 1/8” 2.10 мм < 500 бар (7200 psi)
Фитинги высокого давления

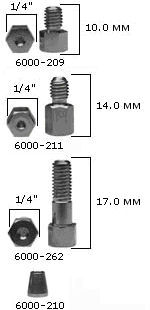

Прижимные винты и феррулы Rheodyne
Прижимные винты и феррулы Rheodyne

Данные элементы изготовлены из нержавеющей стали марки SS316, при затягивании с помощью гаечного ключа выдерживают давление до 1380 бар (20000 psi),  предназначены для установки капилляров в порты ручных и автоматических инжекторов, а также переключателей потоков компании Rheodyne.

Номер по каталогу Описание Резьба Тип головки Предельное давление Материал
6000-209 Прижимной винт 10 мм для капилляра 1/16” OD 10-32 1/4” шестигранная 1380 бар (20000 psi) SS316
6000-210 Феррула для капилляра 1/16” OD 10-32 - 1380 бар (20000 psi) SS316
6000-211 Прижимной винт 14 мм для капилляра 1/16” OD 10-32 1/4” шестигранная 1380 бар (20000 psi) SS316
6000-262 Прижимной винт 17 мм для капилляра 1/16” OD 10-32 1/4” шестигранная 1380 бар (20000 psi) SS316
Прижимные винты со сменной феррулой
Прижимные винты cо сменной феррулой

Предназначены для присоединения капилляров в порты c конической резьбой 10-32. Конструкция фитинга состоит двух частей: прижимного винта и феррулы. При необходимости можно поменять только феррулу, не меняя всю конструкцию целиком.
Прижимной винт спроектирован для затягивании "от руки" и обеспечивают герметичность фитинга при давлении до 414 бар (6000 psi). Головка винта имеет 1 или 2 крылышка, используемых в качестве рычага при его затягивании.

Номер по каталогу Описание Резьба Тип головки Предельное давление Материал
F-200 Прижимной винт для капилляра 1/16” OD, красный 10-32 с одним крылышком 414 бар (6000 psi) Delrin Red
F-300 Прижимной винт для капилляра 1/16” OD 10-32 с двумя крылышками 414 бар (6000 psi) PEEK
F-142 Феррула для капилляра 1/16” OD 10-32 - 414 бар (6000 psi) PEEK

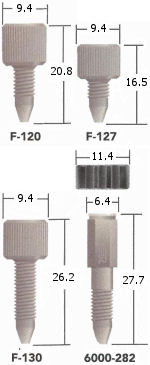

Прижимные винты с литой феррулой
Прижимные винты c литой феррулой

Изготовлены из материала PEEK. Цельная конструкция фитинга обеспечивает удобство и простоту в использовании, феррула не останется в порту инжектора и не потеряется при падении. Фитинги выпускаются различной длины и имеют круглую головку с насечкой для заворачивания "от руки".

Номер по каталогу Описание Резьба Тип головки Предельное давление Материал
F-120 Винт-феррула для капилляра 1/16” OD 10-32 круглая с насечкой 345 бар (5000 psi) PEEK
F-127 Винт-феррула для капилляра 1/16” OD, короткий 10-32 круглая с насечкой 345 бар (5000 psi) PEEK
F-130 Винт-феррула для капилляра 1/16” OD, длинный 10-32 круглая с насечкой 345 бар (5000 psi) PEEK
6000-282 Винт-феррула для капилляра 1/16” OD, для Rheodyne 10-32 шестигранная со съёмной ручкой 345 бар (5000 psi) PEEK
Соединители капилляров из стали
Соединители капилляров из стали SS316

Соединители капилляров с нулевым мёртвым объемом из нержавеющей стали марки SS316 проходят процедуру пассивации и тщательно промываются. В комплекте с соединителями идут винты и феррулы из той же стали.

Номер по каталогу Описание Резьба Сквозное отверстие Мёртвый объём Предельное давление
U-402 Соединитель капилляров 1/16” OD 10-32 0.50 мм 0.13 мкл 1380 бар (20000 psi)
U-435 Соединитель капилляров 1/16” OD 10-32 0.25 мм 0.02 мкл 1380 бар (20000 psi)
U-437 Соединитель капилляров 1/16” OD 10-32 1.25 мм 0.84 мкл 1380 бар (20000 psi)
U-438 Соединитель капилляров 1/16” OD 10-32 1.70 мм близок к 0 1380 бар (20000 psi)
1593 Соединитель капилляров 1/8” OD 1/4-28 1.25 мм 1.48 мкл 1380 бар (20000 psi)
Соединители капилляров из PEEK
Соединители капилляров из PEEK

Соединители капилляров с нулевым мёртвым объемом из материала PEEK комплектуются двумя прижимными винтами F-300 с феррулами.

Номер по каталогу Описание Резьба Сквозное отверстие Мёртвый объём Предельное давление
P-704 Соединитель капилляров 1/16” OD 10-32 0.50 мм 0.28 мкл 345 бар (5000 psi)
P-742 Соединитель капилляров 1/16” OD 10-32 0.25 мм 0.07 мкл 345 бар (5000 psi)
P-742-01* Соединитель капилляров 1/16” OD 10-32 0.25 мм 0.07 мкл 345 бар (5000 psi)
P-760 Соединитель капилляров 1/16” OD 10-32 1.25 мм 1.2 мкл 345 бар (5000 psi)
* поставляется без винтов и феррул
Фитинги низкого давления
Фитинги с плоским кончиком
Фитинги c плоским кончиком

Одной из самых популярных конфигураций портов в оборудовании низкого давления является резьбовой порт с плоским дном. Для подключения капилляра к такому порту используется прижимной винт с плоским кончиком и феррула, как правило, устанавливаемая в обратную сторону. Данные фитинги изготовлены из материала ETFE (тефзел), просты в использовании и экономичны по цене. Винты имеют круглую головку с насечкой для заворачивания "от руки".

Номер по каталогу Описание Резьба Тип головки Предельное давление Материал
P-215 Прижимной винт для капилляра 1/16” 1/4-28 круглая с насечкой 138 бар (2000 psi) ETFE
P-315 Прижимной винт для капилляра 1/8” 1/4-28 круглая с насечкой 34 бар (500 psi) ETFE
P-200N Феррула для капилляра 1/16” 1/4-28 - 138 бар (2000 psi) ETFE
P-300N Феррула для капилляра 1/8” 1/4-28 - 34 бар (500 psi) ETFE
Соединители капилляров низкого давления
Соединители капилляров низкого давления

Соединители низкого давления изготавливаются из различных полимерных материалов, обладают химической стойкостью и низкой ценой. Фитинги для подключения капилляров приобретаются отдельно. Рабочее давление соединителя капилляров определяется выбором соответствующих прижимных винтов и феррул.

Номер по каталогу Описание Резьба Материал
P-603 Соединитель капилляров 1/4-28 Delrin
P-620 Соединитель капилляров 1/4-28 полипропилен
P-623 Соединитель капилляров 1/4-28 ETFE
In-line фильтры
Инлайн фильтры из стали
Инлайн фильтры из стали SS316

Инлайн фильтры помещаются между насосом и инжектором. Их назначение - отлавливать частички, неизбежно образующиеся в результате мехнанического износа уплотнителя поршня насоса. Без инлайн фильтра частички могут через систему капилляров попасть в клапан инжектора, вызвать его повреждение и дальнейшее загрязнение системы.
Эти фильтры имеют рабочее давление до 6000 psi. В них устанавливается сменный фильтрующий элемент (фрит) из нержавеющей стали с размером пор 2 мкм. Скос в 8° помагает потоку подвижной фазы равномерно распределяться по всей поверхности фрита, а сквозное отверстие диаметром 0.05” (1.3 мм) практически не ограничивает скорость потока.

Номер по каталогу Описание Размер пор Резьба Рабочий объём Предельное давление
A-314 Инлайн фильтр в сборе 2 мкм 10-32 4 мкл 414 бар (6000 psi)
A-100 Сменный фрит 2 мкм - 1.4 мкл 414 бар (6000 psi)
Инлайн фильтры из PEEK
Инлайн фильтры из PEEK

Фильтр состоит из стального корпуса и двух заглушек из PEEK, в одну из которых встроен фрит с размером пор 2 мкм. Заглушки имеют отверстие с резьбой 10-32 для подсоединения капилляров 1/16” OD при помощи стандартных фитингов. Фильтр имеет рабочее давление до 6000 psi и максимально рекомендуемую скорость потока 25 мл/мин. Так как все соприкасающиеся с подвижной фазой элементы фильтра выполнены из материала PEEK, данный фильтр обладает инертностью и химической стойкостью. Для замены фильтрующего элемента нужно отвернуть содержащую фрит заглушку и заменить старый фрит на новый.

Номер по каталогу Описание Размер пор Резьба Рабочий объём Предельное давление
A-430 Инлайн фильтр в сборе 2 мкм 10-32 7.1 мкл 414 бар (6000 psi)
A-429 Заглушка фильтра 2 мкм 10-32 6.9 мкл 414 бар (6000 psi)
Держатель предколонок 8 х 3 мм
В комплект держателя предколонок входит корпус держателя, адаптер.
Входные порты 10-32
Петлевые дозаторы (петли) для ВЭЖХ
Аналитические петлевые дозаторы PEEK для инжекторов Rheodyne, выполненные из капилляров РЕЕК 1/16" OD
Описание Предельно допустимое давление
Петля 5 мкл 5000 psi
Петля 10 мкл 5000 psi
Петля 20 мкл 5000 psi
Петля 50 мкл 5000 psi
Петля 100 мкл 5000 psi
Петля 200 мкл 5000 psi
Петля 500 мкл 5000 psi
Петля 1 мл 5000 psi
Все петли укомплектованы короткими винтами с шестигранной головкой РЕЕК и феррулами РЕЕК.
Препаративные петлевые дозаторы PEEK для инжекторов Rheodyne, выполненные из капилляров РЕЕК 1/16" OD
Описание Предельно допустимое давление
Петля 2 мл 4000 psi
Петля 5 мл 4000 psi
Петля 10 мл 4000 psi
Петля 20 мл 4000 psi
Все петли укомплектованы короткими винтами с шестигранной головкой РЕЕК и феррулами РЕЕК.
Препаративные петлевые дозаторы PEEK для инжекторов Rheodyne, выполненные из капилляров РЕЕК 1/8" OD
Описание Предельно допустимое давление
Петля 2 мл 3000 psi
Петля 5 мл 3000 psi
Петля 10 мл 3000 psi
Петля 20 мл 3000 psi
Все петли укомплектованы прижимными винтами 1/8" РЕЕК и феррулами тефзел 1/8".
Стальные петлевые дозаторы для инжекторов Rheodyne 7725, выполненные из стальных капилляров 1/16" OD
Описание Предельно допустимое давление
Петля 5 мкл 5000 psi
Петля 10 мкл 5000 psi
Петля 20 мкл 5000 psi
Петля 50 мкл 5000 psi
Петля 100 мкл 5000 psi
Петля 200 мкл 5000 psi
Петля 500 мкл 5000 psi
Петля 1 мл 5000 psi
Все петли укомплектованы стальными винтами с шестигранной головкой и стальными феррулами.
Фильтры подвижной фазы
Универсальные фильтры подвижной фазы

Фильтры подвижной фазы применяют для защиты насоса от механических примесей, которые могут попасть в жидкостной тракт из банки с элюентом.

Конструкция фильтра позволяет легко заменять его без использования инструмента. Для этого достаточно руками открутить прижимной винт и подсоединить капилляр к новому фильтру.

Номер по каталогу Описание Размер пор Максимальная
скорость
потока
Материал
A-302A Фильтр подвижной фазы под капилляр 1/8” 10 мкм 40 мл/мин PCTFE, SS316
Гидрофобные фильтры подвижной фазы

Изготовлены из гидрофобного материала UHMWPE (ультра высокомолекулярного полиэтилена). Конструкция фильтра такова, что капилляр проходит через весь фильтр до самого дна, что позволяет забирать раствор с расстояния 2.5 мм со дна бутылки. Для правильного смачивания поверхности фильтра перед началом работы необходимо залить в него метанол или ацетонитрил.

Номер по каталогу Описание Размер пор Максимальная
скорость
потока
Материал
A-445 Гидрофобный фильтр подвижной фазы в сборе под капилляр 1/16” OD 10 мкм 5 мл/мин UHMWPE, ETFE
A-446 Гидрофобный фильтр подвижной фазы в сборе под капилляр 1/8” OD 10 мкм 5 мл/мин UHMWPE, ETFE
A-427 Сменный фильтрующий элемент 10 мкм 5 мл/мин UHMWPE, ETFE
Делители потока низкого давления
Делитель потока низкого давления PEEK трехходовой с резьбой для прижимного винта 1/16” и феррулы 0.8 мм
Делитель потока низкого давления PEEK трехходовой с резьбой для прижимного винта 1/8” и феррулы 1.5 мм
Делитель потока низкого давления PEEK четырехходовой с резьбой для прижимного винта 1/16” и феррулы 0.8 мм
Делитель потока низкого давления PEEK четырехходовой с резьбой для прижимного винта 1/8” и феррулы 1.5 мм
Инструмент
Гаечные ключи IDEX

Предназначены для установки фитингов в порты инжекторов, где зачастую очень сложно использовать стандартный инструмент. В торцевой части ключ имеет специальную прорезь для капилляра.

Номер по каталогу Описание
6810 Гаечный торцевой ключ 1/4” на 5/16”
А-304 Гаечный рожковый ключ 1/4” на 5/16”
Резак для полимерных капилляров

Предназначен для получения точного вертикального среза любых полимерных капилляров диаметрами от 1/16” до 1/8”. Использование данного инструмента предотвращает попадание части и заусенцев материала в канал. Ровный вертикальный срез обеспечивает надежную герметизацию капилляра в фитинге. Конструкция резака обеспечивает безопасное использование.

Номер по каталогу Описание
А-327 Резак для полимерных капилляров
А-328 Сменное лезвие
Кусачки для металлических капилляров

Получение ровного среза металлических капилляров с внешним диаметром 1/16” представляет собой достаточно сложную задачу, так как металл, из которого они изготовлены, достаточно мягок. Данный инструмент с успехом решает эту проблему, не закусывая металлический капилляр с внутренним диаметром до 0.13 мм. Кусачки поставляются в пластиковом чехле.

Номер по каталогу Описание
796 Кусачки для металлических капилляров
